用途
非侵入式F-DJW系列角行程阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。是F-DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。
特点
1． 非侵入式，就地操作器件采用非接触感应元件。
2． 人机界面，采用高亮度、高对比度显示器，中英文菜单，方便用户进行设置与调试。
3． 红外遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
4． 准确定位，准确的阀门定位。采用数字传感器对阀门位置进行准确监测。
5． 控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
6． 信号自由组态，最多可输出4路接点信号供用户选择使用，每一路信号可自由定义。
7． 相序自动校正，执行机构旋向可自由设定，CPU可自动校正电源相序，接线时无需考虑电源相序。
8． 缺相保护，CPU具有电源缺相和输出缺相保护功能。
9． 故障自诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户即使快速地处理故障。
10． 紧急操作，优先响应“紧急”开关里输入信号，一旦有效，执行机构运行至事先设定紧急位置。
11． 调试方便，仅需设定与记录开、关方向终端位置，调试工作即可完成。
技术参数
|
环境温度 |
－20℃～＋60℃ |
||
|
环境湿度 |
≤95%（＋25℃时） |
||
|
防护等级 |
IP55，IP65(特殊订货) |
||
|
转矩重复精度 |
≤10% |
||
|
位置重复偏差 |
≤1° |
||
|
主要电气参数 |
|||
|
电 源 |
三相 380V AC±10% 50Hz |
||
|
接插件 |
端子类型 |
24芯 |
6芯 |
|
接 点 |
500VAC/DC 16A |
600VAC/DC 35A |
|
|
导线截面 |
≤2.5mm2 |
≤6mm2 |
|
|
输入/输出信号 |
开关量输入 |
外部/内部电源供电 |
|
|
电压 24VDC±10% 电流 ≤10mA |
|||
|
脉冲宽度：＞100ms |
|||
|
光电隔离 |
|||
|
开关量输出 |
输出方式：无源接点 4路 |
||
|
容量：125VAC/30VDC 5A |
|||
|
位置反馈输出 |
范围：4～20mA |
||
|
负载能力：≤750Ω |
|||
|
线性度：≤0.3% |
|||

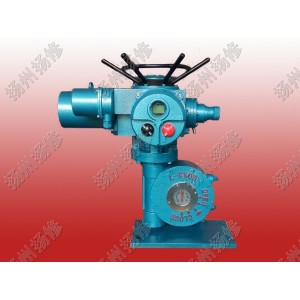

智能角行程电动执行器F-DJW120 1200NM;
性能参数表
|
型号 |
公称 转矩 (N.m) |
最大 转矩 (N.m) |
输出 转速 (r/min) |
90° 全行程 时间 |
手动 速比 |
电机 功率 (kW) |
构造型式 |
|
F-DJWl20 |
1200 |
1800 |
3/7、9/14 |
35、23 |
56:1 |
0.25 |
DZW10A+JW100B |
|
F-DJW250 |
2500 |
3000 |
3/7、9/14 |
35、23 |
56:1 |
0.25、0.37 |
DZW15A+JW125B |
|
F-DJW330 |
3300 |
4000 |
3/7、9/14 |
35、23 |
56:1 |
0.37、0.55 |
DZW20A+JW125B |
|
F-DJW500 |
5000 |
6000 |
3/7 |
35 |
56:1 |
0.55 |
DZW30A+JW160B |
|
F-DJW700 |
7000 |
8000 |
3/7、9/14 |
35、23 |
56:1 |
1.1、1.5 |
DZW45A+JW160B |
|
F-DJW1000 |
10000 |
12000 |
3/7、9/14 |
35、23 |
54:1 |
1.1、1.5 |
DZW60A+JW200B |
|
F-DJW1300 |
13000 |
16000 |
3/7、9/14 |
35、23 |
54:1 |
2.2、3 |
DZW90+JW200B |
|
F-DJW2000 |
20000 |
24000 |
3/7、9/14 |
35、23 |
58:1 |
2.2、3 |
DZW90+JW250B |
|
F-DJW3000 |
30000 |
36000 |
3/7 |
35 |
58:1 |
3 |
DZW120+JW250B |
|
F-DJW4000 |
40000 |
48000 |
3/7 |
35 |
1400:1 |
5.5 |
DZW250+JW315B |
|
F-DJW6000 |
60000 |
72000 |
1/3 |
47 |
747:1 |
7.5 |
DZW350+JW315B |
|
F-DJW8000 |
80000 |
96000 |
3/10 |
50 |
798:1 |
10 |
DZW500+JW380 |
