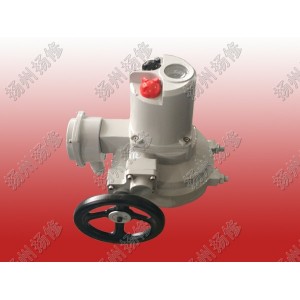

隔爆电动执行器QB60 QB90 QB120；
DQ/JW(B)系列整体型部分回转/角行程电动执行机构适用于开启、关闭或调节蝶阀、球阀和挡板等做90°角行程阀门。
本系列电动执行机构可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《易爆性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《易爆性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
3.工作环境和主要技术参数
电源：常规，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
户外型：用于无易燃、易爆和无腐蚀性介质的场所；
隔爆型防爆等级： EXdIIBT4 适用于环境为IIA、IIB级T1-T4组的易爆性气体混合物。
防护等级：IP65（特殊订货IP67、IP68）
工作制式：调节型为S5，负载持续率为10%，最大工作次数为630c/h;
开关型为S2，10min.
开关型和调节型电气部分结构
1开关型：控制系统与电动装置集合于一体称为一体化开关型电动装置，其电气部分主要由开关型模块、旋钮组件、开度表（或数显指示器）、接触器等组成，见图4。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮，其中一个为状态旋钮（右边），另一个为操作旋钮（左边），依靠在电气罩壳上，突出箭头指示操作方式，操作旋钮顺时针旋至箭头处为开阀，逆时针为关阀；
2调节型：在开关型基础上引入调节系统即形成调节型电动装置，其电气部分由调节模块、旋钮组件、开度表（或数显指示器）、接触器等组成。可接收和输出4~20mA标准信号。
Q型一体式
隔爆电动执行器QB60 QB90 QB120
|
基座号
|
型号（DJW）
|
输出转矩（N·m）
|
最大阀杆直径（mm）
|
手动速比
|
输出转速（r/min）
|
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
电机功率（KW）
|
||||||||||
Q1 |
QTZ10 |
100 |
22 |
88 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|
QTZ20 |
200 |
28 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
||
|
QTZ30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
QTZ40 |
400 |
42 |
0.12 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
||
|
Q2 |
QTZ60 |
600 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
|
QTZ90 |
900 |
50 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
||
|
QTZ120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|||
|
Q3 |
QTZ200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
QTZ250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|||
|
QTZ300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|||
|
QTZ400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|||
|
QTZ500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
|||
