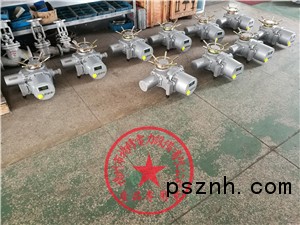

F-DZW系列多回转电动执行机构，是阀门实现开启、关闭或调节控制的驱动设备。Z型电动执行机构
适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电动执行机构具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
型号主要有：F-DZW10，F-DZW20，F-DZW30，，F-DZW45，F-DZW60，F-DZW90，F-DZW120，
F-DZW180，F-DZW250，F-DZW350，F-DZW500；
主要功能：

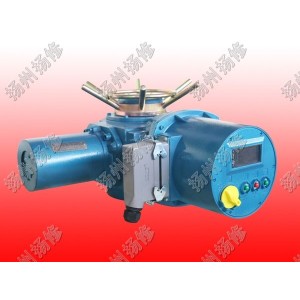

F-DZW系列非侵入式智能型电动执行器
1、全中文显示：执行器视窗采用高清晰LCD数字、全中文及标识符液晶显示屏。
2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、缺相保护：具有电源缺相和输出缺相保护功能。
4、非侵入式：就地操作器件采用非接触感应元件，现场调试无需打开罩壳。
5、人机界面：采用高清晰度、高对比度的LCD显示、内含背景灯、全中文，方便用户设置与调试。
6、遥控：使用红外遥控器可对特殊安装位置的执行器进行调试、操作或参数设置与查询。
7、准确定位：准确的阀门定位，采用数字传感器对阀门位置进行准确检测。
8、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。
远方控制信号、反馈信号均与内部实现电气隔离。
9、信号自由组态：最多可输出6路接点信号工用户选择使用，每一路信号可自由定义。
10、自诊断：强大的故障自诊断功能，方便及时处理故障。
11、总线技术：具有Profibus、Modbus和工业以太网等多种总线通讯模块。
12、远程诊断：具有在线远程诊断功能。

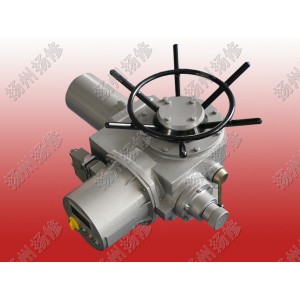

Z型智能型F-DZW10多回转非侵入式电动执行器；
技术条件：
|
环境温度 |
－20℃～＋60℃ |
||
|
环境湿度 |
≤95%（＋25℃时） |
||
|
防护等级 |
IP55,IP65（特殊订货） |
||
|
转矩重复精度 |
≤7% |
||
|
位置重复偏差 |
≤5° |
||
|
主要电气参数 |
|||
|
电 源 |
三相 380V AC±10% 50Hz |
||
|
接插件 |
端子类型 |
24芯 |
6芯 |
|
接 点 |
500VAC/DC 16A |
600VAC/DC 35A |
|
|
导线截面 |
≤2.5mm2 |
≤6mm2 |
|
|
输入/输出信号 |
开关量输入 |
外部/内部电源供电 |
|
|
电压 24VDC±10% 电流 ≤10mA |
|||
|
脉冲宽度：＞100ms |
|||
|
光电隔离 |
|||
|
开关量输出 |
输出方式：无源接点 4路 |
||
|
容量：125VAC/30VDC 5A |
|||
|
位置反馈输出 |
范围：4～20mA |
||
|
负载能力：≤750Ω |
|||
|
线性度：≤0.3% |
|||

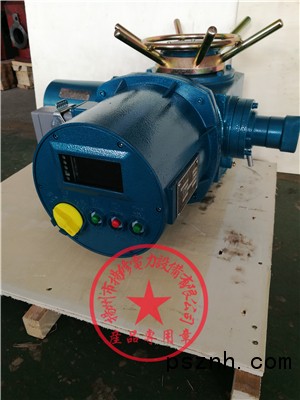

Z型智能型F-DZW10多回转非侵入式电动执行器；
性能参数表
|
型 号 |
公称 转矩 （N.m） |
最大 控制转矩 （N.m） |
最小 控制转矩（N.m） |
允许通过 阀杆直径 （mm） |
手动 速比 |
输出 转速 （r/min） |
电机 功率 （kW） |
重量 （kg） |
|
F-DZW5A |
50 |
75 |
≤25 |
28 |
1：1 |
18 |
0.12 |
38 |
|
F-DZW10 |
100 |
150 |
≤50 |
24、36 |
0.25 |
54 |
||
|
F-DZW10（I） |
24 |
|||||||
|
F-DZW15 |
150 |
225 |
≤75 |
28 |
0.25 |
|||
|
F-DZW15（I） |
24 |
0.37 |
||||||
|
F-DZW20 |
200 |
300 |
≤100 |
40 |
0.37 0.55 |
59 |
||
|
F-DZW20（I） |
28 |
|||||||
|
F-DZW30 |
300 |
450 |
≤150 |
40 |
24 |
0.55 |
60 |
|
|
F-DZW30（I） |
28 |
|||||||
|
F-DZW45 |
450 |
675 |
≤225 |
48 |
24 |
1.1 |
100 |
|
|
36 |
1.5 |
|||||||
|
F-DZW60 |
600 |
900 |
≤300 |
24 |
1.5 |
103 |
||
|
36 |
2.2 |
|||||||
|
F-DZW90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
128 |
|
|
F-DZW90（I） |
48 |
36 |
3.0 |
|||||
|
F-DZW120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
132 |
|
|
F-DZW120（I） |
48 |
|||||||
|
F-DZW180 |
1800 |
2160 |
≤900 |
70 |
25：1 |
24 |
4.0 |
245 |
|
36 |
5.5 |
|||||||
|
F-DZW250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
250 |
||
|
F-DZW350 |
3500 |
4200 |
≤1750 |
80 |
13：1 |
18 |
7.5 |
450 |
|
F-DZW500 |
5000 |
6000 |
≤2500 |
10 |
460 |
|||
|
F-DZW800 |
8000 |
9600 |
≤4000 |
80 |
90：1 |
12 |
13 |
780 |
|
F-DZW1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
810 |
